【東風天錦背罐運輸車產品主要技術參數】
產品商標	/	公告批次	273
產品名稱	背罐車	產品型號	SGZ5160ZBGD4BX
總質量(Kg)	16000	罐體容積(m3)
額定載質量(Kg)	9355	外形尺寸	9000×2500×2760
整備質量(Kg)	6450	貨廂尺寸	××
駕駛室準乘人數(人)	3	載質量利用系數
接近角/離去角(°)	20/10	前懸/后懸	1430/1970
軸數	2	軸距	5600
軸荷(Kg)	6000/10000	最高車速(Km/h)	90
1.側防護裝置,材料:Q235,連接方式:螺栓連接;后下部防護裝置,材料:Q235,連接方式:焊接,斷面尺寸:100×30,離地高度:550 mm;2.安裝具有衛星定位功能的行駛記錄儀;3.ABS為底盤自帶,廠家和型號為威伯科汽車控制系統(中國)有限公司,4460046440;東風電子科技股份有限公司制動系統公司,3631010-C2000
【底盤技術參數】
底盤型號	DFL5160XXYBX1A	底盤名稱	廂式運輸車底盤
商標名稱	東風牌	生產企業	東風商用車有限公司
外形尺寸	9790×2370×2760	輪胎數	6
接近角/離去角(°)	20/10,20/9	輪胎規格	9.00-20,9.00R20
鋼板彈簧片數	7/9+6,8/10+8	前輪距	1880
燃料種類	柴油	后輪距	1800,1860
排放標準	GB3847-2005,GB17691-2005國Ⅳ
發動機型號	發動機生產企業	排量	功率(Kw)
ISB180 40	東風康明斯發動機公司	5900	132

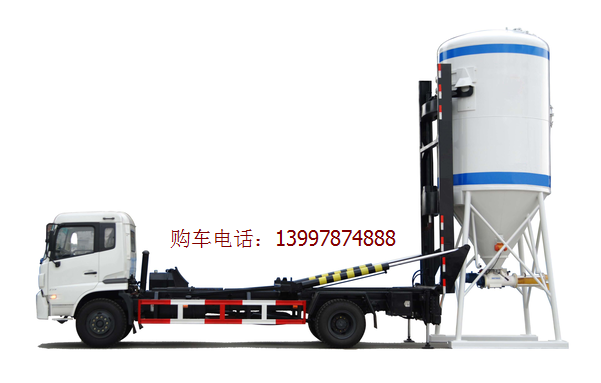

東風天錦背罐運輸車主要功能是裝卸、運輸直徑為2.5m的筒倉。上裝是由一系列機構及缸、泵、閥組成。通過液壓系統和機構巧妙地協同動作，該車可以自動托起儲料罐，然后將其緩緩地縱臥放到自身的車架上，并自動將縱臥的儲料罐和自身車輛牢牢緊固在一起，該車接著就可背著這儲料罐行駛，將儲料罐安全運送到指定地點后，又可自動穩穩地將儲料罐豎起卸下安放到地面上。該車簡化了儲料罐的裝卸過程，整個操作駕駛員一人即可，從而實現儲料罐文明裝卸，并節約了時間和勞力，減輕了儲料罐裝卸勞動強度，大大提高裝卸效率和經濟效益，是粉粒物料存儲、轉運物流系統中關鍵的專用汽車之一。

目前，我公司成功開發出的國家標準的4×2背罐車車型。4×2車型主要背空罐和具有一定余料的料罐（0—30%的容量，含筒倉不大于13T；若為輕質砂漿則可滿罐背負），該車已申報國家3C產品認證和環保免征公告?zhèn)浒福徿嚳擅饫U購置稅。

筒倉則是專門適應背罐車運輸及工地使用的配套設備，針對儲料罐的各種工況做了應力加強設計，具有整體強度高、防離析、易于收放轉運的特點，還能與國內絕大部分混漿機配套使用，且可根據要求加裝稱重傳感器，是砂漿市場規?；蟮纳皾{儲存和周轉的必然選擇。

東風天錦背罐運輸車主要結構介紹：

一、副車架總成布置在車架上平面，為邊梁式副車架結構，其上設置有翻轉油缸安裝座及傾卸機構旋轉軸。副車架總成后端設置有液壓支腿伸縮梁。支腿伸縮梁上設有機械鎖止結構，能對兩檔可分別實現可靠鎖止。

二、液壓系統主要由傳動軸、柱塞泵、翻轉油缸、移動油缸、支腿油缸、多路換向閥等部件組成。

三、為避免筒倉在運輸過程中向前移動，副車架總成前端設置有枕形擋座，枕形擋座可根據筒倉的前后位置前后移動并鎖止；
